山東滬工閥門股份分享:閥門與管路連接的小套路

欄目:技術文章 發布時間:2020-06-18
閥門與管路或設備之間的連接方式的選擇是否正確合適,會直接影響到管道閥門產生跑、冒、滴、漏現象的機率。常見閥門的連接方式包括:法蘭連接、對夾連接、對焊連接、螺紋連接、卡套連接、卡箍連接、自密封連接等連接形式。

閥門與管路或設備之間的連接方式的選擇是否正確合適,會直接影響到管道閥門產生跑、冒、滴、漏現象的機率。常見閥門的連接方式包括:法蘭連接、對夾連接、對焊連接、螺紋連接、卡套連接、卡箍連接、自密封連接等連接形式。

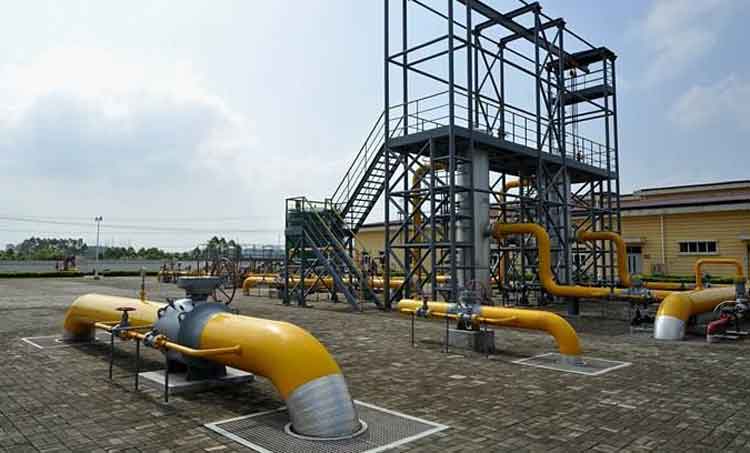

閥門與管道連接案例

一、法蘭連接

法蘭連接是閥體兩端帶有法蘭,與管道上的法蘭對應,通過螺栓固定法蘭安裝在管道中。法蘭連接是閥門中用得最多的連接形式。法蘭有凸面(RF)、平面(FF)、凸凹面(MF)等之分。按結合面形狀又可分為以下幾種:

(1)光滑式:用于壓力不高的閥門。加工比較方便;

(2)凹凸式:工作壓力較高,可使用中硬墊圈;

(3)榫槽式:可用塑性變形較大的墊圈,在腐蝕性介質中使用較廣泛,密封效果較好;

(4)梯形槽式:用橢圓形金屬環作墊圈,使用于工作壓力≥64公斤/平方厘米的閥門,或高溫閥門;

(5)透鏡式:墊圈是透鏡形狀,用金屬制作。用于工作壓力≥100公斤/平方厘米的高壓閥門,或高溫閥門;

(6)O形圈式:這是一種較新的法蘭連接形式,它是隨著各種橡膠O形圈的出現,而發展起來的,它在密封效果上比一般平墊圈可靠。


二、對夾連接

閥門安裝在兩片法蘭中間,閥體上通常有定位孔以方便安裝定位,用螺栓直接將閥門及兩頭管道穿夾在一起的連接形式。


三、焊接連接

(1)對焊連接:閥體兩端按對焊焊接要求加工成對焊坡口,與管道焊接坡口對應,通過焊接固定在管道上。

(2)承插焊連接:閥體兩端按承插焊要求加工,與管道通過承插焊連接。


四、螺紋連接

螺紋連接是一種簡便的連接方法,常用于小閥門。閥體按各螺紋標準加工,有內螺紋和外螺紋兩種。與管道上螺紋對應。螺紋連接分兩種情況:

(1)直接密封:內外螺紋直接起密封作用。為了確保連接處不漏,往往用鉛油、線麻和聚四氟乙烯生料帶填充;其中聚四氟乙烯生料帶,使用日見廣泛;這種材料耐腐蝕性能很好,密封效果極佳,使用和保存方便,拆卸時,可以完整地將其取下,因為它是一層無粘性的薄膜,比鉛油、線麻優越得多。

(2)間接密封:螺紋旋緊的力量,傳遞給兩平面間的墊圈,讓墊圈起密封作用。


常用的螺紋有五大類:

(1)米制普通螺紋;

(2)英制普通螺紋;

(3)螺紋密封管螺紋;

(4)非螺紋密封管螺紋;

(5)美國標準管螺紋。


概括介紹如下:

①國際標準ISO228/1、DIN259,為內外平行螺紋,代號G或PF(BSP.F);

②德國標準ISO7/1、DIN2999、BS21,為外牙錐形、內牙平行螺紋,代號BSP.P或RP/PS;

③英國標準ISO7/1、BS21,內外錐形螺紋,代號PT或BSP.Tr或Rc;

④美國標準ANSI B21,內外錐形螺紋,代號NPT G(PF)、RP(PS)、Rc(PT)牙型角均為55°,NPT牙型角為60°BSP.F、BSP.P及BSP.Tr統稱為BSP牙。


美國標準管螺紋包括五種:一般用途的錐管螺紋NPT,管接頭用直管內螺紋NPSC,導桿連接用錐管螺紋NPTR,機械連接用直管螺紋NPSM(自由配合的機械連接)和NPSL(帶鎖緊螺母的松配合機械連接)。屬于非螺紋密封管螺紋(N:美國國家標準;P:管子;T:錐形)


五、卡套連接

卡套連接,在我國近年才發展起來,它的連接和密封原理是,當旋緊螺母時,卡套受到壓力,使其刃部咬入管子外壁,卡套外錐面又在壓力下與接頭體內錐面密合,因而能夠可靠地防止泄漏。如儀表閥門。這種連接形式的優點是:

(1)體積小,重量輕,結構簡單,拆裝容易;

(2)連接力強,使用范圍廣,可耐高壓(1000公斤/平方厘米)、高溫(650℃)和沖擊振動;

(3)可以選用多種材料,適合防腐蝕;

(4)加工精度要求不高;

(5)便于高空安裝。

目前,卡套連接形式,已在我國某些小口徑閥門產品中采用。
